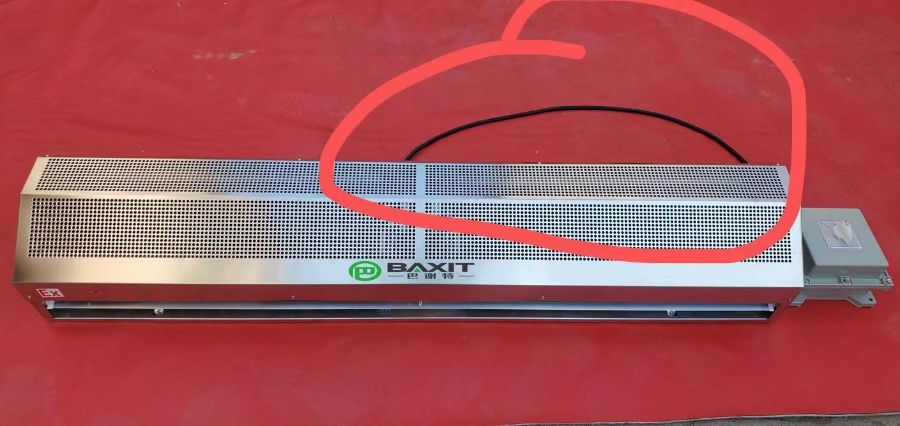

規格: HX-1500BL
如需了解更多
請聯系：
聯系人：王海榮
銷售熱線：13840383698
技術支持：13676605118
微信：13840383698
簡介
空氣幕的送風形式，一般常用的有上送式、側送式和下送式三種。
上送式
空氣幕安裝在門洞上部。上送式空氣幕安裝簡便，不占建筑面積，不影響建筑美觀，送風氣流的衛生條件較好，適用于一般的公共建筑。盡管上送式空氣幕阻擋室外冷風的效率不如下送式空氣幕，但它仍然是最有發展前途的一種形式。一般的大門空氣幕其目的只是阻擋室外冷(熱)空氣，通常只設吹風口，不設回風口，讓射流和地面接觸后自由向室內擴散，這種大門空氣幕稱為簡易空氣幕。對于要求高的建筑，為了較好的組織氣流，在大門上方設吹風口，地面設回風口，空氣經過濾、加熱等處理后循環使用。
側送式
空氣幕安裝在門洞側部，分為單側和雙側兩種。工業建筑，當外門寬度小于3M時，宜采用單側送風，當外門寬度為3~18M時，宜采用單側或雙側送風，或由上向下送風。為了不阻擋氣流，裝有側送式空氣幕的大門嚴禁向內開啟。
下送式
離心式熱空氣幕空氣幕安裝在地面之下。由于下送式空氣幕的射流最強區在門洞下部，因此抵擋冬季冷風從門洞下部侵入時的擋風效率最好，而且不受大門開啟方向的影響。但是下送式空氣幕的送風口在地面下，容易被贓物堵塞，而且下送風的氣流容易將衣裙揚起不受人們歡迎。下送式空氣幕已很少使用。
特殊功能空氣幕:可更換"鋁合金風輪"(新型\可帶搖控);可帶"負離子功能"(可帶搖控);"防爆電機"(可訂做)
市面上品牌也較多,產品的質量都相對較成熟,但是金屬外殼的比塑料好些,不會退色!另外,也有熱風功能的風簾機
作用
1、隔熱功能:
空氣幕使得如餐廳、商店和娛樂場所這樣的顧客經常出入的地方不在需要不斷開關門。這樣能以60-80%的效率來保持室內的冷、暖的空氣溫度。而只會允許有微小的溫度變化。
2、防蟲功能: 可以發現大部分煩人有害的昆蟲是無法通過風幕墻的。這樣可以更好更輕松的保持水果柜臺、快餐廳等地的衛生。
3、防塵功能: 如果在精密的機械工廠或面對公共汽車道的食品店或服裝店的門廳中安裝風幕機，可以有效的屏蔽外面的灰塵，能以60-80%的水平保持清潔。
4、保鮮功能: 空氣幕可以阻止從如化學實驗室或商店保存室及冷凍肉類的機械中散發出怪味。并能阻擋外面汽車散發的有害氣體。在如何防止空調冷、熱氣外流時,專家們提出建議: 風幕機跟空調有機結合使用，可有效解決空調冷、熱氣外流這些問題。
5、負離子功能 制造活性氧，改善肺功能，促進新陳代謝，改善睡眠、殺菌、制造清新空氣、消煙除塵，預防近視，靜電防止頭發開叉。
6、遙控功能 很多牌子都加上紅外線接收功能的風簾機。但是在應用中并不很受推廣，因為風簾機不比風簾要不時變換溫度。
技術參數
Q GRM d 型工業廠房熱空氣幕性能參數
|
型號 規格 |
長 mm |
寬mm |
高 mm |
接口 管徑 |
風量 M/h |
出口 風速 m/s |
電機 功率 KW |
電壓 V |
進風 溫度 ℃ |
0.1MPa |
0.2MPa |
0.3MPa |
|||
|
散熱量 KW |
出口溫度 ℃ |
散熱量 KW |
出口溫度 ℃ |
散熱量 KW |
出口溫度 ℃ |
||||||||||
|
QGRMd-2×16/3 |
1735 |
480 |
1100 |
DN40 |
8000 |
11 |
1.5×2 |
380 |
15 |
94 |
54 |
114 |
62 |
128 |
68 |
|
QGRMd-2×25/3 |
2635 |
480 |
1100 |
DN50 |
12000 |
11 |
1.5×3 |
380 |
15 |
132 |
51 |
147 |
61 |
165 |
67 |
|
QGRMd-1×16/3 |
1735 |
450 |
1000 |
DN40 |
8000 |
13 |
1.0×2 |
380 |
15 |
65 |
54 |
114.1 |
62 |
129 |
68 |
|
QGRMd-1×25/3 |
2635 |
450 |
1000 |
DN50 |
12000 |
13 |
1.0×3 |
380 |
15 |
130 |
50 |
146.9 |
62 |
165 |
69 |
S GRM d型工業廠房熱空氣幕性能參數
|
型號 規格 |
長 mm |
寬 mm |
高 mm |
接管 口徑 |
風量 M/h |
出口 風速 m/s |
電機 功率 KW |
電壓 V |
進風 溫度 ℃ |
熱水90℃~95℃ |
|
|
散熱量 KW |
出口溫度 ℃ |
||||||||||
|
SGRMd-2×16/4 |
1695 |
480 |
1150 |
DN40 |
8000 |
10 |
1.5×2 |
380 |
15 |
63 |
52 |
|
SGRMd-2×25/4 |
2595 |
480 |
1150 |
DN50 |
12000 |
10 |
1.5×3 |
380 |
15 |
84 |
50 |
|
SGRMd-1×16/4 |
1695 |
480 |
1150 |
DN40 |
8000 |
12 |
1.0×2 |
380 |
15 |
63 |
52 |
|
SGRMd-1×25/4 |
2595 |
480 |
1150 |
DN50 |
12000 |
12 |
1.0×3 |
380 |
15 |
84 |
50 |
1. 空氣幕選用主要控制參數為額定風量、噪聲、出口風速、安裝高度、安裝形式等。
2. 空氣幕機組分類、特點
|
分類方式 |
類別 |
特點 |
|
功能 |
非加熱空氣幕 |
|
|
熱空氣幕 |
帶加熱盤管(汽或水)或電熱管 |
|
|
安裝型式 |
水平安裝 |
當門(洞口)高度大時采用 |
|
垂直安裝 |
當門(洞口)寬度大時采用 |
|
|
熱源種類 |
熱水 |
|
|
蒸汽 |
|
|
|
電 |
|
|
|
風機型式 |
貫流式 |
公共建筑采用較多 |
|
離心式 |
|
|
|
軸流式 |
|
|
3. 符合下列條件之一時，宜設置熱空氣幕:
1) 位于嚴寒地區、寒冷地區的公共建筑和工業建筑，對經常開啟的外門，且不設門斗和前室時;
2) 公共建筑和工業建筑，當生產或使用要求不允許降低室內溫度時或經技術經濟比較設置熱空氣幕合理時。
4. 空氣幕送風溫度宜≤50℃。高大的外門送風溫度≤70℃。出口風速一般為4~9m/s。
5. 選用空氣幕時，應注意出口風速及噪聲兩項指標。這兩項指標直接反映產品質量的優劣。空氣幕的噪聲(聲壓級)限制不超過表1規定。
表1 空氣幕噪聲限制 dB(A)
|
風量(m/h) |
貫流式 |
離心式 |
軸流式 |
|
350~500 |
52 |
- |
- |
|
501~1000 |
57 |
|
|
|
1001~2000 |
62 |
74 |
|
|
2001~3000 |
68 |
- |
|
|
3001~5000 |
72 |
|
|
|
1500~3000 |
- |
63 |
|
|
3001~5000 |
66 |
|
|
|
5001~8000 |
69 |
|
|
|
8001~16000 |
72 |
|
|
|
16001~52000 |
75 |
|
|
|
1)風量為1000~1600m/h |
|
|
|
6. 熱水、蒸汽空氣幕工作環境溫度為5℃~40℃，相對濕度<90%。
7. 電熱空氣幕工作環境溫度為-10℃~40℃，相對濕度<90%。有下列情況之一時，不能使用電熱空氣幕:有腐蝕性氣體;易燃易爆場所;灰塵較大;蒸汽彌漫結露;有能破壞電氣絕緣的氣體或灰塵。
